航天希爾測試技術有限公司致力于力學環境試驗裝備和環境可靠性裝備的研究，如沖擊碰撞試驗臺、加速度沖擊試驗臺、振動試驗臺、三綜合試驗箱等。航天希爾作為國內振動臺行業的龍頭，下面就簡單介紹下電動振動臺（電動振動試驗系統）。
1、振動臺體的基本原理

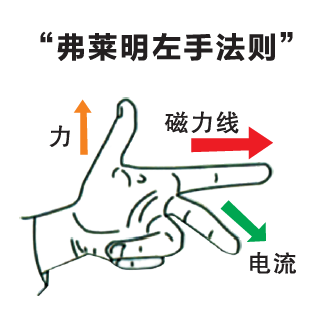

電動振動臺臺體利用了恒定磁場中對線圈通以電流，線圈就會產生運動的原理，其原理類似于揚聲器。對恒定磁場中的線圈通以交變電流，線圈就產生上下運動；通以正弦交變電流，線圈就做上下正弦交變運動，激振力（F）也將按正弦規律變化。
振動臺激振力的大決于小取I、B、L三個參數的大?。?/font>
式中：
F— 激振力(N)
I— 電流
B— 磁通
L— 載流導體的有效長度

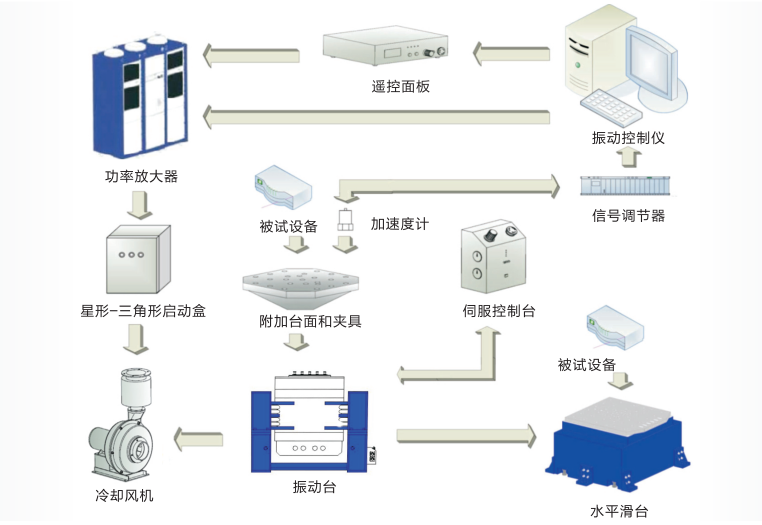

2、振動臺的組成
振動臺臺體：振動的執行部件，將放大后的電能轉換為動能；
功率放大器：將控制儀振動信號放大驅動振動臺；
冷卻系統：對振動臺進行散熱，降低振動臺熱損造成的發熱。
中心保持裝置：使運動部件（動圈）在不同負載及動態漂移，能保持在中心位置；
振動控制儀：提供振動信號→測量振動量級→控制調節振動量級；
傳感器：用于測量振動幅值，將動能轉換為電能或電荷信號，然后提供給振動控制儀進行測量；
選配件：水平滑臺、垂直擴展臺面、夾具等。
電動振動試驗系統屬于典型的閉環反饋控制系統，其反饋量由參與控制的傳感器采樣得到。
3、振動臺體與部件

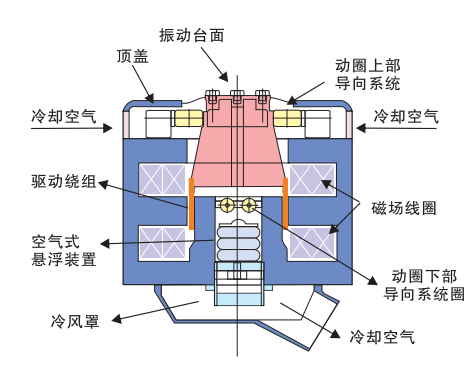

振動臺體典型結構

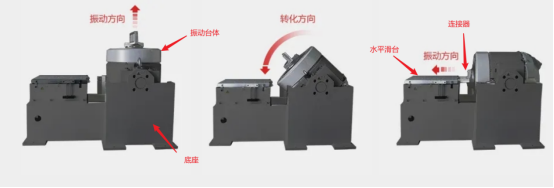

振動臺體垂直、水平結構
北京航天希爾測試技術有限公司(ETS Solutions(Beiing)Ltd.)是由中國航天科技集團有限公司組建的大型高新技術企業。致力于力學環境與可靠性試驗設備的研究和生產，環境試驗設備改造、環境可靠性試驗和環境可靠性技術咨詢等完整解決方案。
航天希爾產品及服務覆蓋國防、軍工、航空航天、船舶、汽車、電子等國民經濟重要領域，其中部分專業領域處于國內領先、世界先進水平。航天希爾擁有專業的二十三大系列和近百款力學環境試驗設備，擁有權威的國防科技重點實驗中心和全面的咨詢與培訓。
航天希爾振動臺分成六大系列，I系列感應式振動臺、L系列小型風冷振動臺、M系列風冷振動臺、H系列水冷振動臺、LS系列大位移振動臺、TVA系列三軸多自由度振動臺。
