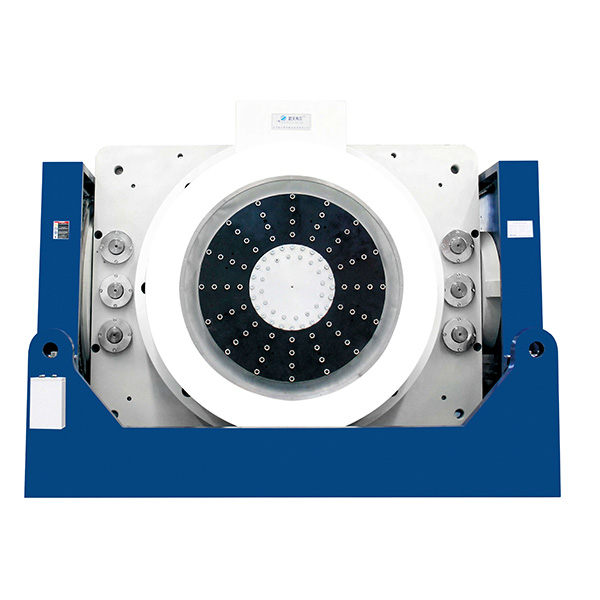

直耦式電動振動臺（水冷）

直耦式水冷電動振動臺適用于需要大推力，大試驗件的場合，該系類產品廣泛應用于航空航天、兵器船舶、軌道交通、汽車新能源等領域。配置氣候箱，還可完成多環境綜合試驗。激振力范圍從70kN到800kN，最大負載從600kg到15000kg。

詢價

產品特點

動圈導向采用靜壓軸承，容許偏載力矩高達10000N.m
U型彈簧及滾輪組合導向的懸掛具有高扭轉力矩
采用雙循環式水冷系統，確保電動振動臺長時間運行
隨機與正弦激振力1:1（0.8）
兩倍的正弦沖擊力（可選三倍）
位移峰峰值51mm、76mm或100mm
動圈質量輕，工作臺面大
耳軸部位的空氣彈簧隔震效果好
中心室的空氣彈簧承載能力強，低頻性能好
配備自動對中系統，控制動圈在運動時始終處于平衡位置
雙磁路設計，漏磁低，磁場均勻
水平與垂直切換時配置電動轉向裝置

技術參數

系統型號	IPA90L/H844A	IPA120L/H844A	IPA150L/H1248A	IPA180L/H1248A	IPA180L/H1859A	IPA360H/H2565A	IPA480H/H2565A	IPA540H/H3580A	IPA1080H/H70110A	IPA1200H/H80110A

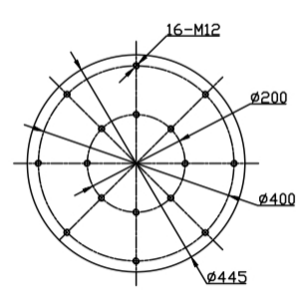

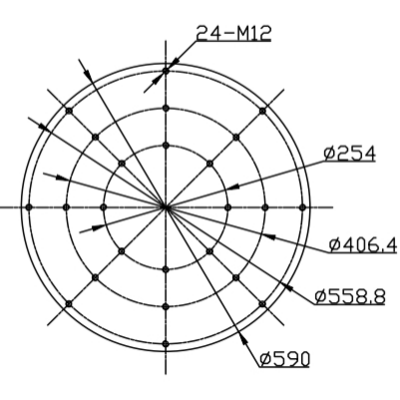

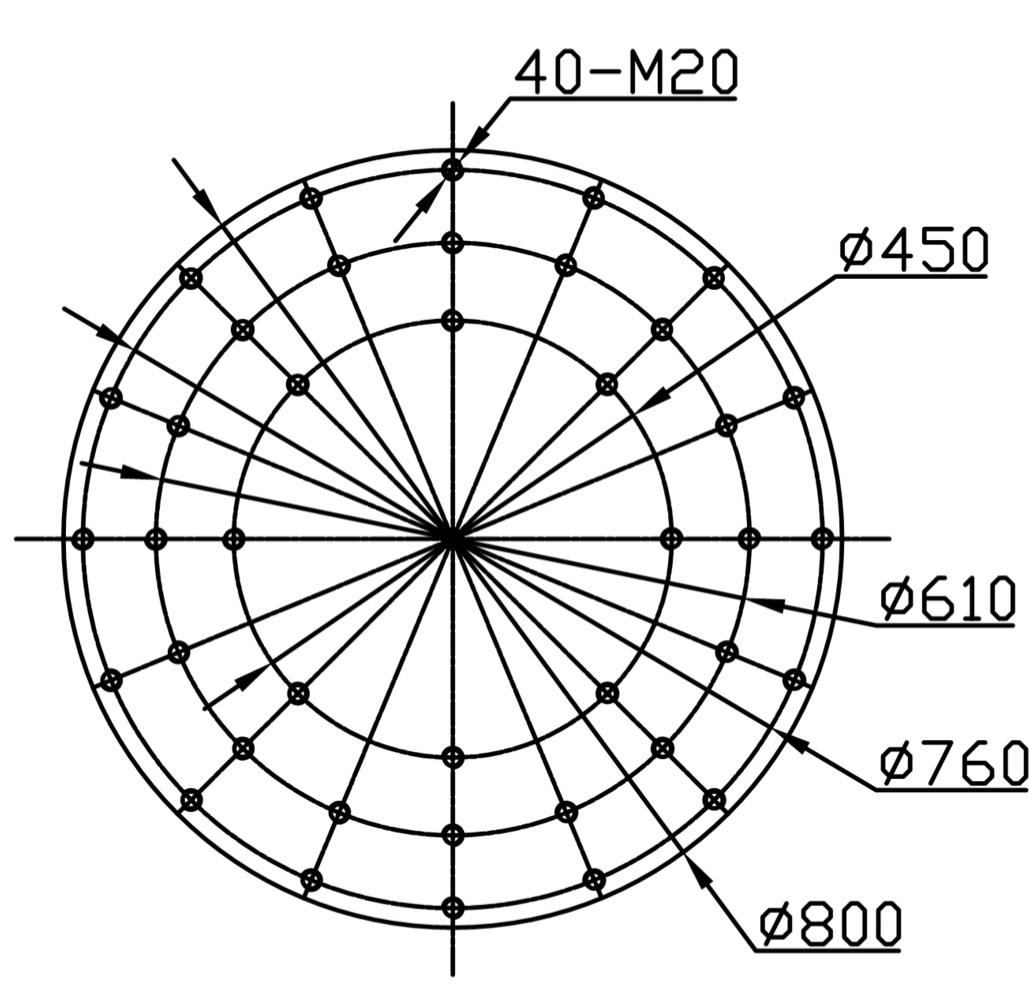

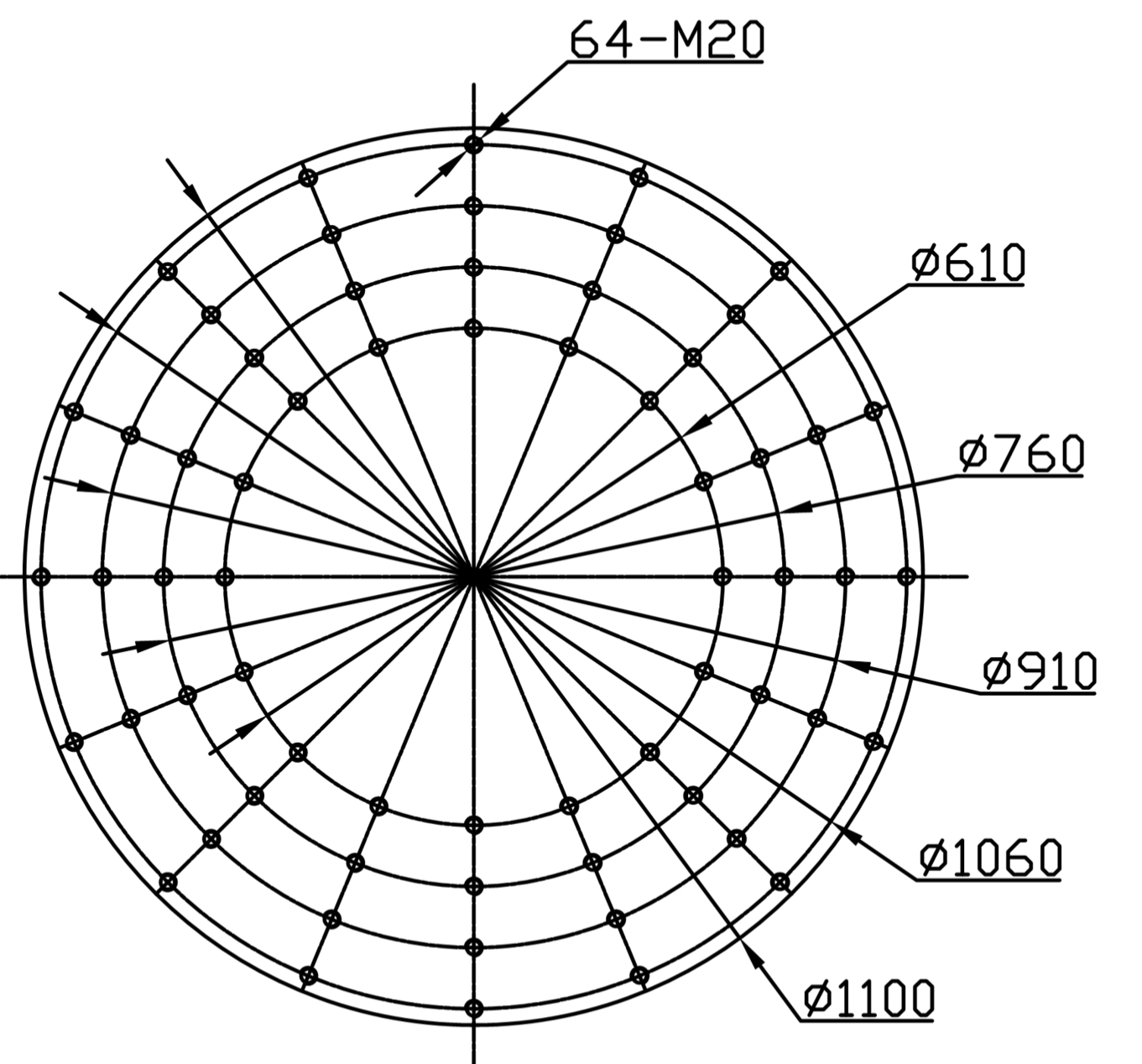

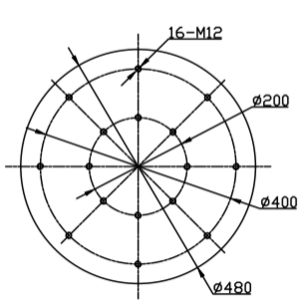

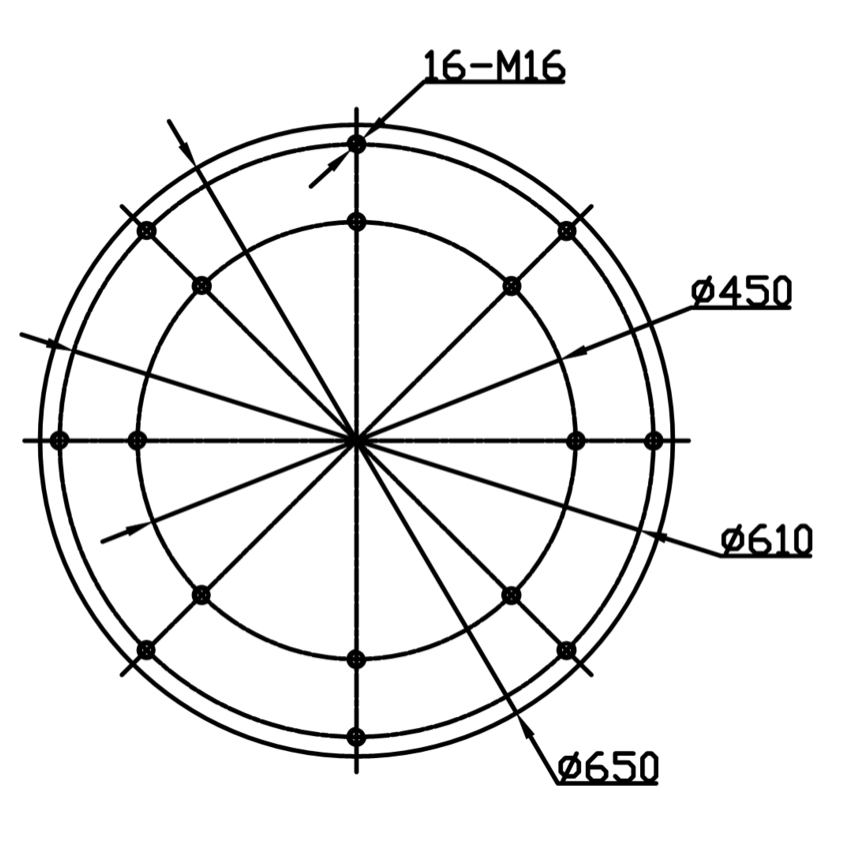

動圈布孔
額定正弦/隨機激振力(kN)	70	80	100	120	160*	200	250	350	700	800
沖擊激振力(kN)	140	160	200	240	320	400	500	700	1400	1600
頻率范圍(Hz)	2-2500	2-2500	2-2500	2-2500	2-2000	2-2000	2-2000	2-1700	2-1500	2-1500
最大加速度(m/s²)	980	980	980	980	980	980	980	980	980	980
最大速度(m/s)	2	2	2	2	1.8	2	2	2	2	2
最大位移p~p(mm)	63.5/100*	63.5	63.5	63.5	51*	63.5	63.5	76	76	76
最大負載	600	600	1000	1000	1600	2000	2000	5000	4000	4000
振動臺臺體型號	H844A	H844A	H1248A	H1248A	H1859A	H2565A	H2565A	H3580A	H70110A	H70110A
運動部件等效質量	57	57	85	85	130	200	200	350	600	600
工作臺面直徑	445	445	480	480	590	650	650	800	1100	1100
重量	3200	3200	4500	4500	9000	18000	19000	38000	50000	50000
隔振頻率(Hz)	3	3	3	3	3	2.5	2.5	3	3	3
尺寸L×W×H(mm)	1495×1110×1183		1590×1223×1375		1605×1124×1342	2410×1680×1600		2960×1930×1950	3260×2050×2075	3260×2050×2075
功率放大器型號	IPA90L	IPA120L	IPA150L	IPA180L	IPA180L	IPA360H	IPA480H	IPA540H	IPA1080H	IPA1200H
功放功率(kVA)	90	120	150	180	180	360	480	540	1080	·1200
電源要求(kVA)	120	130	180	200	240	360	400	500	800	800
重量	約1300	約1350	約1950	約2000	約2250	約1750	約1850	約2400	約3600	約4500
尺寸L×W×H(mm)	1100×800×2060	1100×800×2060	1650×800×2070	1650×800×2070	1650×800×2070	1650×800×2070	1650×800×2070	2200×800×2070	3300×800×2070	3300×800×2070
冷卻方式	強制水冷
冷卻單元型號	CU-0	CU-0	CU-1	CU-1	CU-2	CU-3	CU-3	CU-4	CU-5	CU-5
外循環水(自來水)流量(m3/h)	10	10	17	17	32	40	40	55	80	80
外循環式(自來水)壓力(MPa)	0.25~0.4
電源要求(內循環)(kVA)	4	4	8	8	8	12	12	30	30	30
蒸餾水要求	水硬度30ppm，PH7~8，導電率1μs/cm
冷卻單元重量	約550	約550	約630	約630	約750	約1000	約1000	約1250	約2100	約2100
冷卻單元尺寸L×W×H(mm)
選購配件注：*可選指標 ●水平滑臺 ●垂直擴展臺 ●移動裝置 ●自動倒臺裝置 ●環境箱 ●防水隔熱 ●夾具 ●傳感器 ●振動控制儀 ●系統集成控制 ●系統遠程控制 ●外循環水塔 ●制冷機組
