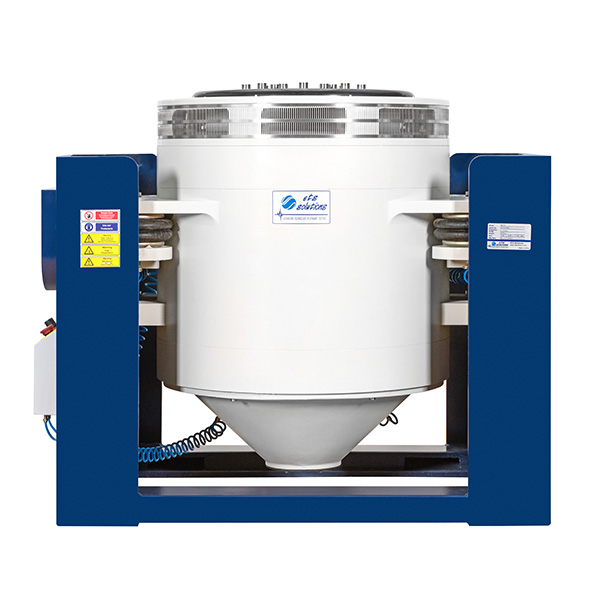

直耦式風冷電動振動臺適用于中小型汽車零部件、電子元器件、航空航天產品應力篩選等多種典型振動、模擬運輸試驗。配置氣候箱，還可完成多環境綜合試驗。激振力范圍從2kN到70kN，最大負載從70kg到1000kg。
| 系統型號 | MPA101/L215M | MPA101/L315M | MPA102/L620M | MPA403/M124M | IPA30L/M232A | IPA30L/LS232M | IPA60H/M437A | IPA60H/LS437M | IPA60H/M544A | IPA60H/LS544M | IPA120H/M748A | IPA120H/LS748M |

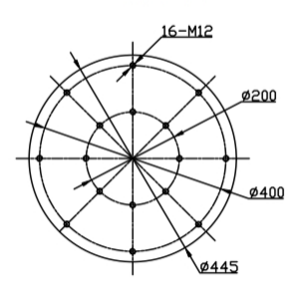

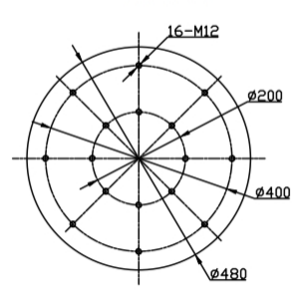

| 動圈孔位 |
|
|
|
|
|
|
|
|
|
|
|
|
| 額定隨機/正弦激振力(kN) | 2 | 3 | 6 | 10 | 22 | 20 | 40 | 40 | 55 | 55 | 70 | 70 |
| 沖擊激振力(kN) | 4 | 6 | 12 | 20 | 44 | 40 | 80 | 80 | 110 | 110 | 140 | 140 |
| 頻率范圍(Hz) | 2-4500 | 2-4000 | 2-3500 | 2-4000/2-5000* | 2-3000 | 2-2700 | 2-2800 | 2-2500 | 2-2700 | 2-2500 | 2-2700 | 2-2500 |
| 最大加速度(m/s²) | 980 | 980 | 980 | 980 | 980 | 784 | 980 | 784 | 980 | 784 | 980 | 784 |
| 最大速度(m/s) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 最大位移p~p(mm) | 25.4 | 25.4 | 51 | 51 | 51* | 100 | 51 | 100 | 51* | 100 | 51* | 100 |
| 最大負載 | 70 | 120 | 300 | 140/300 | 300 | 500 | 500 | 500 | 1000 | 1000 | 1000 | 1000 |
| 振動臺臺體型號 | L215M | L315M | L620M | M124M | M232A | LS232M | M437A | LS437M | M544A | LS544M | M748A | LS748M |
| 運動部件等效質量 | 2 | 3 | 6 | 10 | 22 | 24 | 34 | 40 | 55 | 55 | 64 | 64 |
| 工作臺面直徑 | 150 | 150 | 200 | 240 | 320 | 320 | 370 | 370 | 445 | 445 | 480 | 480 |
| 重量 | 440 | 490 | 730 | 960 | 1650 | 1700 | 2470 | 2800 | 4500 | 4500 | 4500 | 4500 |
| 隔振頻率(Hz) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 尺寸L×W×H(mm) | 696×599×655 | 754×599×680 | 943×633×770 | 1061×750×844 | 1189×780×1080 | 1189×775×1138 | 1336×860×1178 | 1339×865×1228 | 1605×1130×1375 | 1605×1130×1375 | 1605×1130×1375 | 1605×1130×1375 |
| 功率放大器型號 | MPA 101 | MPA 101 | MPA 102 | MPA403/IPA16L | IPA30L | IPA30L | IPA60H | IPA60H | IPA60H | IPA60H | IPA120H | IPA120H |
| 功效功率(kVA) | 2 | 3 | 6 | 15/16 | 30 | 30 | 60 | 60 | 60 | 60 | 120 | 120 |
| 電源要求(kVA) | 5.5 | 7 | 16 | 22 | 35 | 35 | 55 | 55 | 70 | 70 | 80 | 80 |
| 重量 | 230 | 230 | 280 | 405 | 480 | 420 | 500 | 500 | 500 | 500 | 550 | 550 |
| 尺寸L×W×H(mm) | 550×680×1455 | 550×800×1850 | 550×800×1850 | 550×800×1850 | 550×800×2070 | 550×800×2070 | 550×800×2070 | 550×800×2070 | 550×800×2070 | 550×800×2070 | ||
| 冷卻方式 | 強制風冷 | |||||||||||
| 風機型號 | HP-1A | HP-1A | HP-2A | HP-2A | HP-3A | HP-3A | HP-3A | HP-3A | HP-4A | HP-4A | HP-4A | HP-4A |
| 功率(kW) | 0.75 | 0.75 | 4 | 4 | 7.5 | 7.5 | 7.5 | 7.5 | 22 | 22 | 22 | 22 |
| 風量(m³/s) | 0.18 | 0.18 | 0.38 | 0.38 | 0.68 | 0.68 | 0.68 | 0.68 | 1.36 | 1.36 | 1.36 | 1.36 |
| 風壓(kgf/cm2) | 0.015 | 0.015 | 0.048 | 0.048 | 0.026 | 0.026 | 0.026 | 0.026 | 0.087 | 0.087 | 0.087 | 0.087 |
| 重量 | 40 | 40 | 120 | 120 | 180 | 180 | 180 | 180 | 400 | 400 | 400 | 400 |
| 尺寸L×W×H(mm) | 380×500×1010 | 380×500×1010 | 610×750×1450 | 610×750×1450 | 700×950×1500 | 700×950×1500 | 700×950×1500 | 700×950×1500 | 900×1350×2250 | 990×1350×2250 | 900×1350×2250 | 990×1350×2250 |
|
選購配件注：*可選指標 ●水平滑臺 ●垂直擴展臺 ●移動裝置 ●自動倒臺裝置 ●環境箱 ●防水隔熱 ●夾具 ●傳感器 ●振動控制儀 ●系統集成控制 ●系統遠程控制 |
||||||||||||
