感應式振動試驗臺的介紹

一、感應式振動臺的工作原理：

磁路由中心磁極、外磁極以及環形空氣隙構成。

當勵磁線圈通入直流電流，在環形空氣隙中便形成極強的恒定磁場。當動圈通交流電時將受到磁場交變力的作用，使運動部件產生運動。

二、感應式振動臺的優勢：

1、振動波形好、高加速、高量值、抗直流干擾能力。

2、結構簡單，維修方便、重量輕、強度較高。

3、連接剛度較大，工作頻率范圍更寬。

4、增加振動臺無故障時間，提高了可靠性。

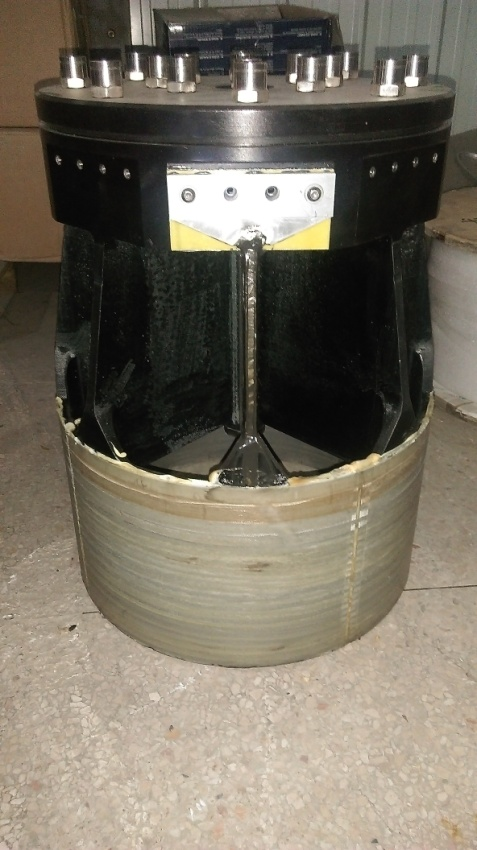

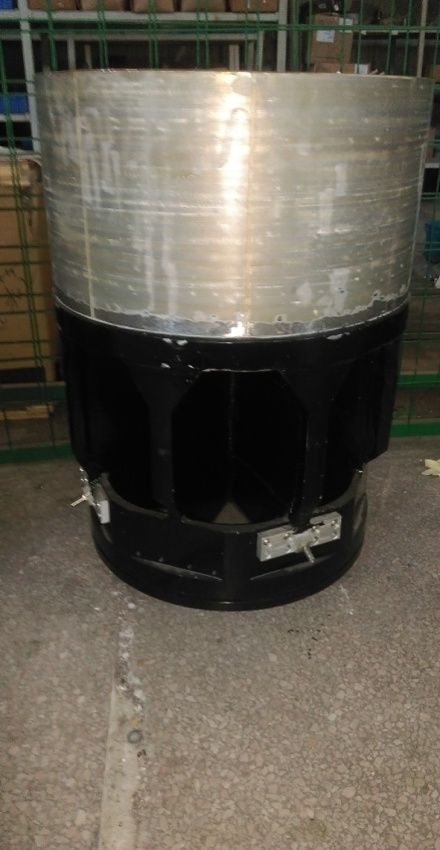

運動部件由鑄造運動骨架與感應環兩部分組成，感應環由特制鎂、鋁復合航天材料鍛造而成，其導熱、導電及性價比均較高，它不同電動振動臺的動圈，其內部不通過水與電，故運動部件結構得到了加強，提高運動部件試驗的可靠性。

三、感應式振動試驗臺介紹：

感應式振動系統是（振動試驗技術、振動試驗設備、數據處理、電磁學及結構力學等）

多學科的交叉領域，專業領域較寬而應用領域較窄，技術更新與換代較快，技術含量較高、

產品性能優異。

國外：最初美國和俄羅斯研發感應式振動臺，現僅美國UD公司形成系列化產品。

價格約為同推力普通振動臺3-5倍。形成了5-24噸感應式振動臺系列，美國對我國軍（用）

試驗設備多方限制與約束，也影響了其在我國軍工試驗領域的發展。

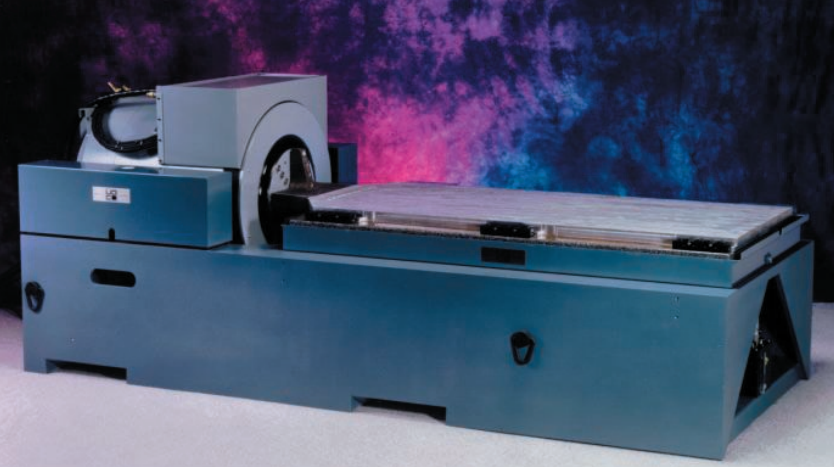

四、航天希爾感應式振動臺介紹：

北京航天希爾測試技術有限公司已經打破美國在此方面的技術壟斷，經過了樣機開發、性能提升、批量化生產與系列化研制等四個步驟，掌握了感應式振動試驗系統，研制了中、小推力（40-60KN）、高量值（100KN-120KN）以及大推力（160KN-200KN）等不同型號的試驗設備，實現了感應式振動試驗系統的國產化，成功打入德國、美國、韓國、以色列等國際市場。

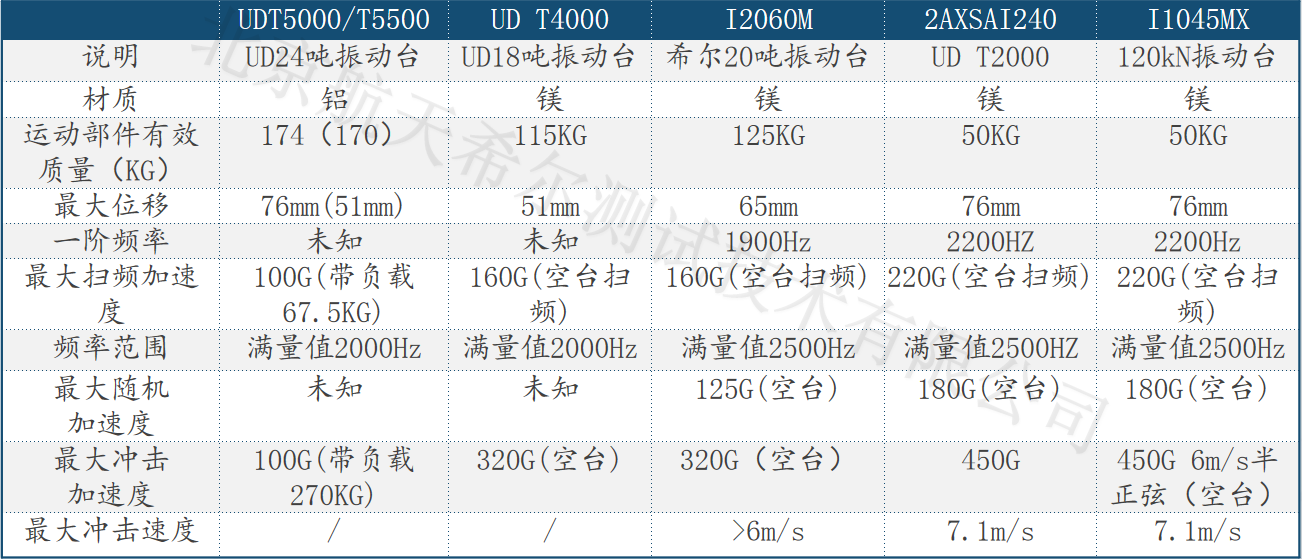

五、國內外感應式振動臺性能對比：
